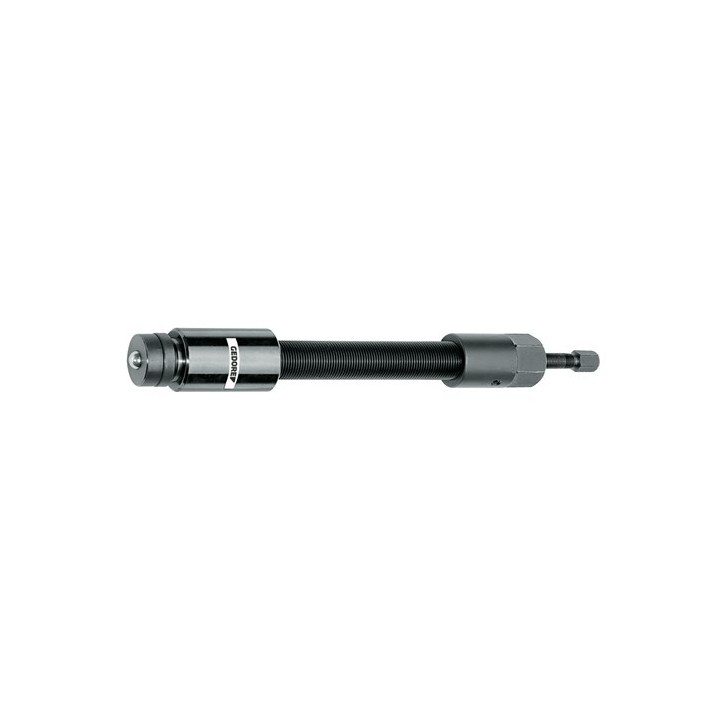

1.06/HSP3 Άξονας υδραυλικής πίεσης 15 t GEDORE

1.06/HSP3 Άξονας υδραυλικής πίεσης 15 t GEDORE

Άξονας υδραυλικής πίεσης 15 t GEDORE Για ελεγχόμενη και ασφαλή εργασία εξόλκησης Διαμορφωμένος για πίεση μέχρι 10 t, 12 t ή 15 t Το κομμάτι πίεσης μπορεί να αντικατασταθεί από μια μύτη και να επιμηκυνθεί, όπως απαιτείται. Ο άξονας μικρής πίεσης ασφαλίζεται με μια ασφάλεια ξεβιδώματος για την αποτροπή κάθε τυχαία εξόλκευση. Προετοιμασία για χρήση: 1. Πριν από τη χρήση ελέγξτε εάν ο άξονας πίεσης έχει βιδωθεί και εξέλθει επαρκώς από τη βιδωτή τάπα, έτσι ώστε το στοιχείο πίεσης να βρίσκεται στην αρχική θέση στον υδραυλικό κύλινδρο. 2. Ξεβιδώστε τη βιδωτή τάπα από το σώμα του άξονα. Για το σκοπό αυτό, χαλαρώστε πρώτα τη βίδα συγκράτησης. 3. Βιδώστε το σώμα του άξονα από την κάτω πλευρά μέσα στη γέφυρα του εξολκέα έως ότου το σώμα του άξονα να εξέλθει περ. 60 mm από τη γέφυρα. 4. Βιδώστε τη βιδωτή τάπα στο σώμα του άξονα μέχρι το τέρμα και στη συνέχεια σταθεροποιήστε τη στη θέση της περιστρέφοντας τη βίδα συγκράτησης. Χρήση και τρόπος λειτουργίας: π.χ.. HSP3 5. Τοποθετήστε τον εξολκέα στη θέση του και σφίξτε ελαφρώς το σώμα του άξονα με ένα κλειδί μεγέθους 41 mm. 6. Βιδώστε τον άξονα πίεσης μεγέθους 17 mm μέσα στην τάπα. Το υδραυλικό σύστημα αρχίζει να ασκεί πίεση. Η διαδρομή του στοιχείου πίεσης στον υδραυλικό κύλινδρο ανέρχεται το πολύ σε 12 mm. Το αντικείμενο εργασίας το οποίο έχει χαλαρώσει από την υδραυλική δύναμη μπορεί να αφαιρεθεί τελείως περιστρέφοντας το σώμα του άξονα με το καπάκι με την τάπα μεγέθους 41 mm. 7. Μετά τη χρήση περιστρέψτε τον άξονα πίεσης (μεγέθους 17 mm) στην αρχική του θέση και πιέστε το στοιχείο πίεσης μέσα στον υδραυλικό κύλινδρο.. Προϊόν GEDORE για επαγγελματική χρήση σε συνεργεία, βιομηχανία και τεχνικές εφαρμογές.

• Κατηγορία: Σύνοψη Αξόνων (Κοχλίων)
• Κωδικός προϊόντος: 8116370
• Κωδικός κατασκευαστή: 1.06/HSP3
• EAN: 4036976104059
